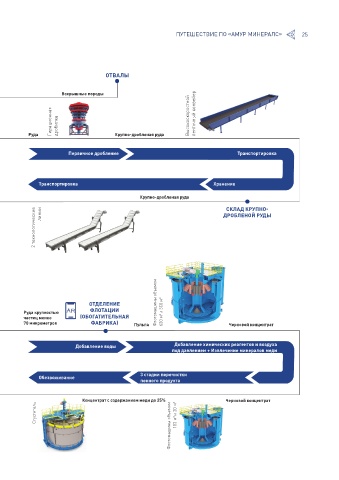

ТЕХНОЛОГИЧЕСКАЯ СХЕМА ПРОИЗВОДСТВА

Погрузчик Вскрышные породы ОТВАЛЫ

Вскрышные породы
Буровая установка Экскаватор Карьерный самосвал Гирационная дробилка Высокоскоростной ленточный конвейер

Крупно-дробленая руда
Руда
Руда

КАРЬЕР Бурение + Взрывание Экскавация + Погрузка Транспортировка Руда Первичное дробление Транспортировка

1 стадия измельчения Транспортировка Хранение

Тонко-измельченная руда Крупно-дробленая руда Крупно-дробленая руда

ОТДЕЛЕНИЕ
СКЛАД КРУПНО-
Мельницы объемом 970 м 3 , длиной 8,382 м (ОБОГАТИТЕЛЬНАЯ линии ДРОБЛЕНОЙ РУДЫ
полусамоизмельчения диаметром 12,190 м, ФАБРИКА) 2 технологические
ИЗМЕЛЬЧЕНИЯ

Шаровые мельницы объемом 1400 м 3 , диаметром 8,530 м, длиной 14,480 м длиной 14,480 м Тонко-измельченная руда Шаровые мельницы объемом 1400 м 3 , диаметром 8,530 м, длиной 14,480 м Руда крупностью (ОБОГАТИТЕЛЬНАЯ Пульпа Флотомашины объемом 630 м 3 и 300 м 3 Черновой концентрат

ОТДЕЛЕНИЕ
ФЛОТАЦИИ
частиц менее
ФАБРИКА)
70 микрометров

2 стадия измельчения 3 стадия измельчения Добавление воды Добавление химических реагентов и воздуха
под давлением + Извлечение минералов меди

Хранение Транспортировка Фильтрация (отжим обезвоженного осадка)+ Сушка Обезвоживание 3 стадии перечистки
пенного продукта

Концентрат с содержанием меди до 25%
Медный концентрат с влагой 10% Медный концентрат Концентрат с содержанием меди до 25% Черновой концентрат
СКЛАД ГОТОВОЙ (плотность 30-40%)
ПРОДУКЦИИ Пресс-фильтр Сгуститель 100 м 3 и 30 м 3

Хвосты обогащения медной руды Флотомашины объемом
(пустая порода)
ХВОСТОХРАНИЛИЩЕ
